优选：电容测试仪使用方法 口碑厂家

优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪接线方法进行测试前，应按使用要求正确连接电源线及信号电缆。（如图3）图31、电压电缆一端接到电压输出端子上 2、测试电流信号电缆插在电流输入插头上， 3、接好电容电感电源线。4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测量的单台电容器的套管处。注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器（电抗器）的套管处，接反时测量不准确。五、仪器操作方法 使用本仪器前应仔细阅读本说明书 检查接线无误 仪器接地良好 防止触电事故。开机后屏幕显示主菜单画面。选择测量方式:测电容时可选单相电容、三相△、三相Y，三相Yn 三相III测电抗器电感时可选择大电感、小电感方式，小于5mH时只能选择小电感方式，测电阻时可选择大电阻、小电阻方式，小于1Ω时只能选择小电阻方式。注意:选错可能损坏仪器!选择电压等级:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 选择电压等级用于计算电容的千乏数，千乏数计算公式为：千乏数（Kvar）Q=U*U*2*3.14*f*CU:电容的电压等级；f:测量电压的频率；C：电容值在上述设定完成后，将箭头指向开始测量按【ENT】键 稍后结果就会出现在显示屏上，所测数据自动记录按【ENT】键打印数据 按【ESC】键回到开机主菜单进行下一次测量，选择数据查询可以查看以前40次所测电容值或电感值，按上、下键翻页，在数据查询时按【ENT】键可进入历史数据打印菜单，此时按【ENT】键打印本次数据，按下键打印全部40组历史数据。需要调整系统时间时请将光标移到“时间设定”按【ENT】键进入时间设定菜单将光标移到要调整的“年”、“月”、“日”、“时”、“分”、“秒”上，按【ENT】键，此时光标前进一步，再按【上】、【下】键调整，完成后按【ESC】键回到时间设定菜单，全部调完后将光标移到“存”上，按【ENT】键将数据存入仪器，再按【ESC】键回到主菜单。

<商洛>天正华意电气设备有限公司

商洛电容电流测试仪尊敬的用户：感谢您选用我生产的电容电流测试仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 使用前，仪器必须可靠接地；保障被测系统处于无故障运行状态。2 必须断开连接在系统中性点上的补偿装置（如消弧线圈）。3在使用3PT、4PT连接方式测量时，对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。4在使用3PT、4PT连接方式测量时，如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。5在使用3PT、4PT连接方式测量时，如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。6 本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对其电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代手持式电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，将连个频率的注入信号整合为一个波形，采样后再通过傅里叶变换提取各个频率的角度与幅值，因此一次测试就可得出测量数据。提高了测试效率。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。加入新的测量方法，以解决4PT连接方式电网电容电流测试精度不高的问题。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪注意事项8.1 使用仪器时请按本说明书接线和操作。8.2 接地端子应就近可靠接地。8.3 测试开始前请输入正确的参数设置。8.4 测量过程中如果电流输出端子无电流输出，请检查输出保险管；保险管熔断电流为2A，禁止使用2A以上及以下的保险管。8.5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。8.6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。9 售后服务9.1 凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。9.2 自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。9.3 属下列情况之一者不予保修：9.3.1 用户对仪器有自行拆卸或对仪器工艺结构有人为改变。9.3.2 因用户保管或使用不当造成仪器的严重损坏。9.3.3 属于用户其它原因造成的损坏。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对的电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家 <商洛>天正华意电气设备有限公司

商洛电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

商洛电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1U2I1I2A1A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪主要技术指标使用环境：温 度：15C~25C 相对湿度：＜80％（25C） 海拔高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：1）测量范围：电容：0.1μF～2000μF；电感：0.1mH～2H；2）分辨率（即模拟的标准调节细度）：电容：0.01μF；电感：0.01mH；3）电容允许误差：±（0.2％读数＋0.04％满量程）；电感允许误差：±（0.2％读数＋0.04％满量程）；4）其他参数：背景电容范围：50μF～2000μF；电压输入范围：（0~30）V；电流输出范围：（0~20）A；频率响应范围：40Hz~65Hz。四、工作原理图1工作接线图DRC-1型电容电感测试仪校验装置，其工作时的接线如图1所示。在检定过程中，将被检电容电感测试仪的电压输出端子U＋、U-分别和校验装置的电压输入端子Uin＋、Uin-连接，将被检电容电感测试仪的电流输入端子（钳形电流测试夹）和校验装置的电流输出端子连接。1.电容测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(1/jωC)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电容测量值C试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差C误差＝C试品?C，进而达到了对被检电容电感测试仪的“电容”测量功能进行检定的目的。

<商洛>天正华意电气设备有限公司

商洛电容电流测试仪三相电容电感测试仪一、概述三相电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2) 电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。(3) 测量电抗器电感量。二、技术参数1、仪器测量范围及精度：a.电容测量（1）可测电容范围：0. 1μF ～ 3300μF（2）可测容量范围：5 ～ 20000kvar（3）测 量 精 度：±(1.0% 读数+0.02μF)（4）分辨率：0.001μF b.电流测量（1）电流测量范围：0～10A;（2）测 量 精 度：±(3.0%读数+0.05A)（3）分辨率：0.01Ac.电感测量（1）电感测量范围：小电感方式0.1mH～5mH大电感方式5 mH～50H（2）感抗测量范围：50mΩ~20KΩ（3）测 量 精 度：±(3.0% 读数+0.05mH)（4）分辨率：0.01 mHd.电阻测量范围：（1）电阻测量范围：小电阻方式50mΩ～1Ω 大电阻方式1Ω～20KΩ（2）测 量 精 度：±(3.0% 读数+0.05Ω)（3）分辨率：0.01 Ω2、工作电源：a.额定电压：工频220V±10%b.额定频率：50Hzc.额定输出：1.5V/15V/150VA3、仪器的正常工作条件：a.环境温度：-10℃ ～ +50℃b.相对湿度：≤90%4、显示打印方式 ：液晶显示屏全汉字显示面板式高速打印机工作原理（如图1）该电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

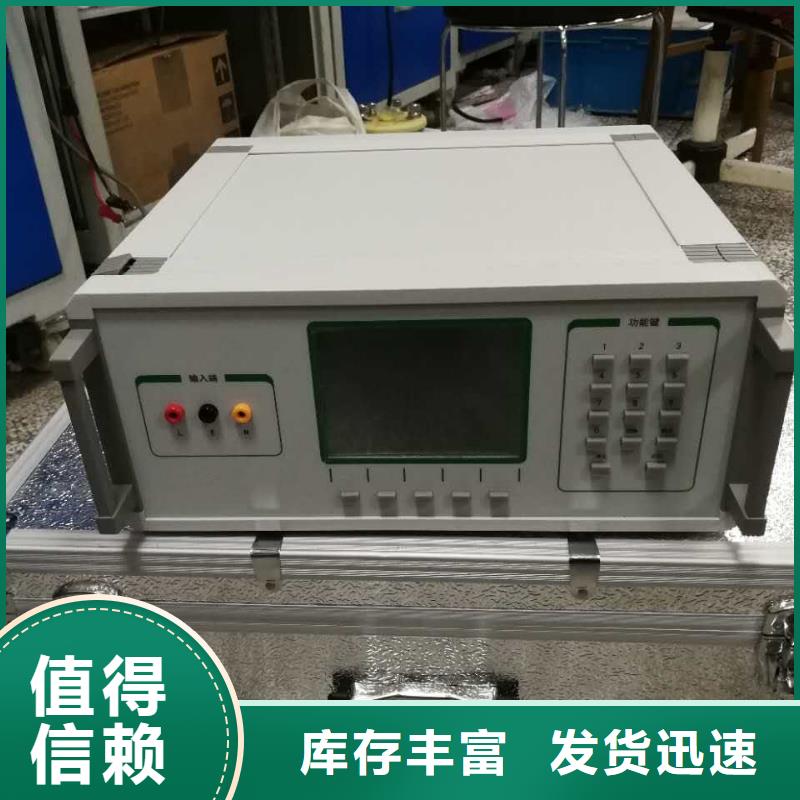

商洛电容电流测试仪接线及使用说明5.1前面板介绍名称说明输入端子警告，小心触电！小心触电。当校准器工作时，这些端子上有220VAC电压。在将导线连接到这些端子或从端子上取下导线时，请确保校准器和被校准装置处于不工作模式。当校准器执行RCD 校准时，这些端子会输出交流线电压。 为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试仪连接线的不同，分为两种接线方式。一种是将被校准漏电开关测试仪的电源线插头插到校准装置的接线插座上，再将校准装置的接线插座与校准装置INPUT端子连接。另一种是直接将漏电开关测试仪的连接线插入校准装置的INPUT端子。显示屏显示面板是一个256色有源 LCD 显示屏，用于显示校准器状态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕正下方的五个功能键的功能。详见下面的功能键部分进一步了解显示信息的详细内容。 功能键这五个不带标记的功能键的作用由每个键正上方的控制显示屏中的标记指示。在操作期间，功能会发生变化，这样就可以用这些键完成更多的功能。控制输出端子上输出信号的应用。显示屏中有状态栏指示是施加了输出信号（显示“测试中…”，表示运行），还是没有施加输出信号（表示待机）。包括用于键入电流的有效值、分断时间以及包含因子的10个数字键和确定键、删除键两个功能键。如设置跳闸电流为30mA，只需按和，然后按 “确定”即可。如输入数字有误，按“删除”即可。 光标1、光标2主要用于确定分断时间在波形上的起始和终止点5.2后面板介绍名称说明L’香蕉插孔与隔离变压器的火线相连E-香蕉插孔漏电流输出端，正常工作时，将“E-”端与隔离变压器“零线N”端短接N香蕉插孔与隔离变压器的零线相通，正常工作时，将“E-”端与隔离变压器“零线N”端短接注意：正常工作时，将“E-”端与“零线N”端短接，具体连线间第8章部分。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1U2I1I2A1A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪接线方法进行测试前，应按使用要求正确连接电源线及信号电缆。（如图3）图31、电压电缆一端接到电压输出端子上 2、测试电流信号电缆插在电流输入插头上， 3、接好电容电感电源线。4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测量的单台电容器的套管处。注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器（电抗器）的套管处，接反时测量不准确。五、仪器操作方法 使用本仪器前应仔细阅读本说明书 检查接线无误 仪器接地良好 防止触电事故。开机后屏幕显示主菜单画面。选择测量方式:测电容时可选单相电容、三相△、三相Y，三相Yn 三相III测电抗器电感时可选择大电感、小电感方式，小于5mH时只能选择小电感方式，测电阻时可选择大电阻、小电阻方式，小于1Ω时只能选择小电阻方式。注意:选错可能损坏仪器!选择电压等级:380V 6.6kV 10 kV 35 kV 380/V 6.6/kV 10/kV 35/kV 选择电压等级用于计算电容的千乏数，千乏数计算公式为：千乏数（Kvar）Q=U*U*2*3.14*f*CU:电容的电压等级；f:测量电压的频率；C：电容值在上述设定完成后，将箭头指向开始测量按【ENT】键 稍后结果就会出现在显示屏上，所测数据自动记录按【ENT】键打印数据 按【ESC】键回到开机主菜单进行下一次测量，选择数据查询可以查看以前40次所测电容值或电感值，按上、下键翻页，在数据查询时按【ENT】键可进入历史数据打印菜单，此时按【ENT】键打印本次数据，按下键打印全部40组历史数据。需要调整系统时间时请将光标移到“时间设定”按【ENT】键进入时间设定菜单将光标移到要调整的“年”、“月”、“日”、“时”、“分”、“秒”上，按【ENT】键，此时光标前进一步，再按【上】、【下】键调整，完成后按【ESC】键回到时间设定菜单，全部调完后将光标移到“存”上，按【ENT】键将数据存入仪器，再按【ESC】键回到主菜单。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。目前，我国配电网的PT接线方式有以下几种：1、3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图 4和图 5所示。对于这两种方式，均从N-L两端注入测试信号。根据所用PT的不同，分成三种类型：3PT： 、 3PT1： 、 3PT2： 。图 4 N接地方式图 5 B相接地方式图 4、图 5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。这时，必须将运行方式转换为图 4或图 5所示的运行方式。常见的采用3PT接线方式的配网其运行方式如图 6所示：图 6 常见的采用3PT接线方式的配网运行方式测试步骤：（1）检查测量用的PT高压侧中性点是否安装有高阻消谐器，如有，将其短接。从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。而无需关心系统内的其他PT的情况。如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。（2）检查消弧线圈是否全部退出运行。在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。同时只考虑被测电压等级的情况，无需考虑其他电压等级的情况。例如，被测变电站A为10kV系统，并通过联络线与变电站B的10kV系统相连，变电站A有2台消弧线圈，变电站B有1台消弧线圈，则测量时有电气联系的这3台消弧线圈均要退出运行；而35kV系统有无消弧线圈则无需考虑。（3）退出PT 开口三角的消谐装置。如果经过实测证明，开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响，则消谐装置可以不退出运行。一般对于微电脑控制的消谐器，其只有在系统有谐振发生时才动作，该类消谐器一般对测量无影响。（4）如果PT二次侧并列运行（很少见），则将其改为单独运行。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家 <商洛>天正华意电气设备有限公司

商洛电容电流测试仪功能及特点?本测试仪为便携式设备，体积小、重量轻。?具有操作简便、精度高、抗干扰、防震、携带方便等特点；?采用大容量锂电池一次充电可连续使用6小时以上，并且电池可随时更换，为用户连续试验提供保障； ?测量速度快、测量数据准确稳定； ?全透型7寸大屏幕液晶，可在阳光下清晰显示；?内置嵌入式热敏打印机，方便用户现场打印；?仪器软件功能齐全，内置使用说明、按键说明、接线示意图、注意事项等各种介绍，方便用户现场试用时查阅。?不掉电时钟和日期显示，具有本机存储和U盘存储功能，可以存储更多数据，带有R232和USB接口方便与计数机数据对接。?仪器采用硅胶按键，增强使用中的按压触感，使按键操作更灵敏；硅胶材质更增强按键的使用寿命。三、 技术指标测量范围：0.3μF～200μF 1A～400A准 确 度：±(读数×5%+2字) 工作电源：AC100-240VAC 0.8A 50/60Hz仪器重量：1.2Kg仪器体积：200mm(长)×100mm(宽)×60mm(高)使用温度：-10℃～50℃相对湿度：＜90%，不结露四、变压器中性点异频信号注入法电容电流测试仪是从PT开口三角侧来测量系统的电容电流的。其测量原理如图1所示。图1 测量原理图在图1中，从PT二次开口三角处注入不同频率的电流信号（频率非50Hz，目的是为了工频信号的干扰），在PT高压侧A、B、C三相感应出3个电流方向相同的电流信号，此电流为零序电流，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图1又可简化为图2。图2 简化物理模型根据图2的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωCOUφ（Uφ为被测系统的相电压）计算出系统的电容电流。

商洛电容电流测试仪仪器检定及钳形表配合电容电感测试仪特别使用说明一、本仪器必须在试品停电、完全放电条件下才能测试！！！二、本仪器输出交流电压15V/1.5V，功率150W，主要用于现场补偿电容器和电抗器的测量在试验室使用标准电容/电感检定时，请确认标准电容/电感的负载能力、额定电流。否则将损坏标准电容/电感或者检定结果不准(电感较小时要特别注意有些计量院的电感标准的额定电流都较小只有零点几安培 造成误差较大)。仪器检定时应良好接地。三、使用本仪器时请务必将钳形表旋转开关设置为“OFF”，否则测量数据错误。请将钳形表放在测试仪远端，尽量远离测试仪。四、电压输出红色线从钳形表正面穿过到试品方向不对不能使用试品自动识别方式此时测量的电感值也不正确。五、电流输入线一端接钳形表，一端接测试仪，不能悬空。六、使用电流输入线的方法如下：1、一端插入仪器另一端插入钳型表 插入钳型表时握住航空插头的后部， 对准钳型表端开口方向轻轻的旋转推入即可。2、拔出时只需握住航空插头的中部弹簧，向外拉动即可拔出不需旋转以免损坏接头部分。七、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方式。八、单相测量时只需连接红色和黑色线，此时红色线插入黄色插座（UA），黑色线插入黑色插座（UN），只需要接A相的电流钳 三相测量时 需要连接黄色、绿色、红色、黑色线 黄色线插入UA，绿色线插入UB，红色线插入UC，黑色线插入UN。此时需要接A、B、C三个电流钳，电流钳要插入相应编号的航空插座里。

<商洛>天正华意电气设备有限公司 优选：商洛电容测试仪使用方法 口碑厂家

商洛电容电流测试仪电感测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(jωL)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电感测量值L试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差L 误差＝L试品?L，进而达到了对被检电容电感测试仪的“电感”测量功能进行检定的目的。五、面板说明1—电源开关、2—电源指示灯、3—工作状态指示灯、4—电压输入端子、5—电流输出端子图2 校验装置前面板示意图六、操作说明上位机程序操作界面见图3。界面共有两个选择栏和两个功能按钮，在“参数方式设定”栏中可以选择“电容、电感”两种参数方式，该选项具有性，可重复选择不可以多项选择。当选择电容后，可在“电容值”选项栏设定标准电容器，输入范围为0.1μF~2000μF，调节细度0.01μF；当选择电感后，可在“电感值”选项栏设定电感值，输入范围为0.1mH～2H，调节细度为0.01mH。图3 上位机程序操作界面进行电容电感测试仪校验时，首先在前面板上连接好电容电感测试仪的测量线，在后面板上连接好接地线、电源线以及上位机与下位机间的通讯电缆，打开下位机电源按钮，即可以开始测试前设置。测试前应先设置好需要测量的参数，然后点击“参数下载”按钮，上位机将发送指令判断上位机与下位机是否通信正常。若通信不正常，则上位机界面显示“串口通信错误”的；若无提示则通讯正常，上位机将设置的电容值、电感值等参数发送到下位机。再点击“启动”此时前面板“状态指示”绿灯将点亮，即可开始校验测量工作。读取测试仪测量数据，根据校验装置提供的标准值，即可计算获得测试仪的误差。测量完成后点击“停止”按钮，“状态指示”绿灯熄灭，此时已恢复到开机时的状态，可以在上位机程序中重新设置参数，并点击“启动”按钮进行下一次的校准。七、随机附件1、电脑1台2、使用说明书1份3、配套操作软件（光盘） 1张（含说明、安装程序）4、RS232通讯电缆 1根5、电源线 1根6、测试线 1套
